產品　|　　終端安全

CCM4202S V2芯片

CCM4202S V2安全芯片采用Cortex-M4F內核進行設計，具有極低功耗、高性能、多功能及高安全性等特點，可廣泛應用于指紋模組，智能門鎖，POS等產品中，以及網上銀行、移動支付、數據安全、保密通信、版權控制和智能電網等領域。典型工作頻率120MHz。

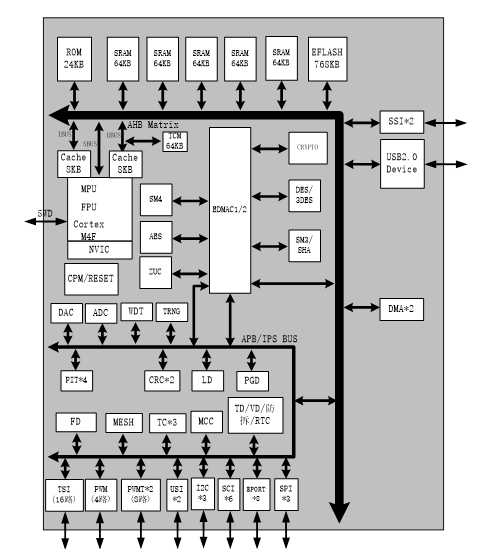

CCM4202S V2芯片框圖


封裝形式

引腳封裝類型及引腳分配（單位：mm）

QFN88
(10*10)

QFN88_P
(10*10)

BGA121
(8*8)

SPI

3

2

3

I2C

3

3

3

SSI

1

1(2線)

2

SCI

6

3

3

ISO7816

1

2

2

USB

1(USB2.0高速)

1(USB2.0高速)

1(USB_OTG2.0高速)

ADC

11ch

8ch

8ch

DAC

1

1

1

PWM

4ch

4ch

4ch

MCC

0

1

1

TSI

16

6

16

功能特點

  • CPU特性

    ? 32位高性能核Cortex-M4F

    ? 工作頻率120MHz

    ? 支持DSP指令

    ? 兼容IEEE754的單精度FPU

    ? 存儲器保護單元MPU

    ? 16KB Cache

    ? 外部總線支持8bit/16bit/32bit訪問

    ? 內置的睡眠模式實現極低功耗

    ? 嵌套矢量中斷控制器(NVIC)：低延遲、低抖動中斷響應

  • 片上存儲資源

    ? 320KB SRAM+64KB TCM SRAM

    ? 768KB EFLASH

        - Code：512KB

        - Data：256KB

  • 內部模塊

    ? DMA/EDMA

    ? 4個定時器（PIT32bit）

    ? 看門狗（WDT）

    ? 3個計時器（TC）

    ? 實時時鐘（RTC）

    ? 嵌套矢量中斷控制器(NVIC)

  • 安全特性-公鑰算法引擎

    ● 公鑰算法引擎

        - RSA1024

          密鑰對生成：231.50mS/次

          解密/簽名：6.04mS/次

          加密/驗簽：0.37mS/次

        - RSA2048

          密鑰對生成：2.38S/次

          解密/簽名：37.96mS/次

          加密/驗簽：0.67mS/次

        - SM2

          密鑰對生成：6.52mS/次

          簽名：7.05mS/次

          驗證：11.51mS/次

  • 安全特性-對稱算法引擎

    ● 對稱算法引擎

        - DES/3DES支持ECB/CBC模式

          DES加、解密速度：28.40MB/s

          3DES加、解密速度：12.50MB/s

        - AES支持ECB/CBC/CFB/OFB/CTR模式

          AES_128加、解密速度：25.64MB/s

          AES_192加、解密速度：22.77MB/s

          AES_256加、解密速度：20.49MB/s

        - SM4支持ECB/CBC/CFB/OFB/CTR模式

          加、解密速度：19.28MB/s

  • 安全特性-摘要算法引擎

    ● 摘要算法引擎

        - SM3

          43.80MB/s

        - SHA-0/ SHA-1/ SHA-224/ SHA-256/ SHA-384/ SHA-512

          SHA-0：37.95MB/s

          SHA-1：37.90MB/s

          SHA-224：46.33MB/s

          SHA-256：46.22MB/s

  • 安全特性-CRC

    ● CRC

        - 支持CRC32/ CRC16/ CRC8

        - 支持DMAC交互

    ● 存儲保護機制

        - 面向應用的存儲分區，硬件支持各分區之間的安全隔離

        - 總線加擾

    ● 真隨機數發生器，符合FIPS 140-2標準和國家商密標準

  • 安全特性-安全檢測與防護單元

    ● 安全檢測與防護單元

        - 電壓異常檢測單元

        - 光照異常檢測單元

        - 電源毛刺檢測單元

        - 支持金屬屏蔽保護

        - 溫度異常檢測單元

        - 頻率異常檢測單元

        - 支持時鐘和復位脈沖過濾

        - 安全優化布線

  • 安全特性-PCI認證支持

    ● PCI認證支持

        - 支持128 Byte的NVSRAM

        - 支持開蓋檢測信號，動態(4對)/靜態(8路)檢測模式可配

        - 支持電壓檢測

        - 支持溫度檢測

        - 支持自毀清零NVSRAM

  • 其他特性

    ●  每一顆產品具有唯一序列號

    ●  供電電壓：1.62V~5.5V，PCI域輸入電壓：1.9V~3.63V

    ●  自帶LDO電源輸出

    ● 功耗

    - 典型功耗：15mA@100MHz

    - 休眠模式：0.3uA

    ●  ESD(HBM)：2KV

    ●  支持內部上電復位和外部復位

    ●  工作溫度：-40℃~85℃


  • 產品資質

    ? 商用密碼產品認證安全芯片二級

    ? 中國網絡安全審查技術與認證中心EAL5+

    ? 終端安全芯片評估（符合PCI6.0）

典型應用

? 指紋模組

? 智能門鎖

? POS機

? 動態二維碼終端

? 雙界面讀卡器

技術支持

? 完整的開發環境

? 豐富的驅動庫

? 完善的應用解決方案
