產品　|　　終端安全

CCM4201S-P芯片

CCM4201S-P安全芯片采用獨立的Cortex-M4F內核進行設計，具有低功耗、高性能、多功能及高安全性等特點，主要應用于金融支付領域。典型工作頻率160MHz。

CCM4201S-P芯片針對金融應用的特點：

1、 芯片內部32K時鐘源可用于PCI的防拆檢測，如對RTC時鐘精度要求較高，可配置外部32K晶振用于RTC時鐘源。

2、 內置獨立PCI安全域，支持防拆（動態和靜態）檢測、電壓檢測、溫度檢測，通過了PCI6.0檢測；

3、 內置開關機功能引腳，簡化POS機電源管理電路，降低BOM成本。

4、 PXLP模塊增加一維碼和二維碼的圖像處理和解碼，配合SSISLV連接高速攝像頭，實現掃碼功能。

5、 ISO7816模塊讀卡模式可通過EMV檢測。

6、 提升硬件安全模塊防護等級，達到商用密碼產品安全芯片二級水平。

7、 內置PLL，可將外部12MHz、24MHz等多種頻率的時鐘轉化為27.12MHz時鐘輸出，為NFC芯片提供時鐘。

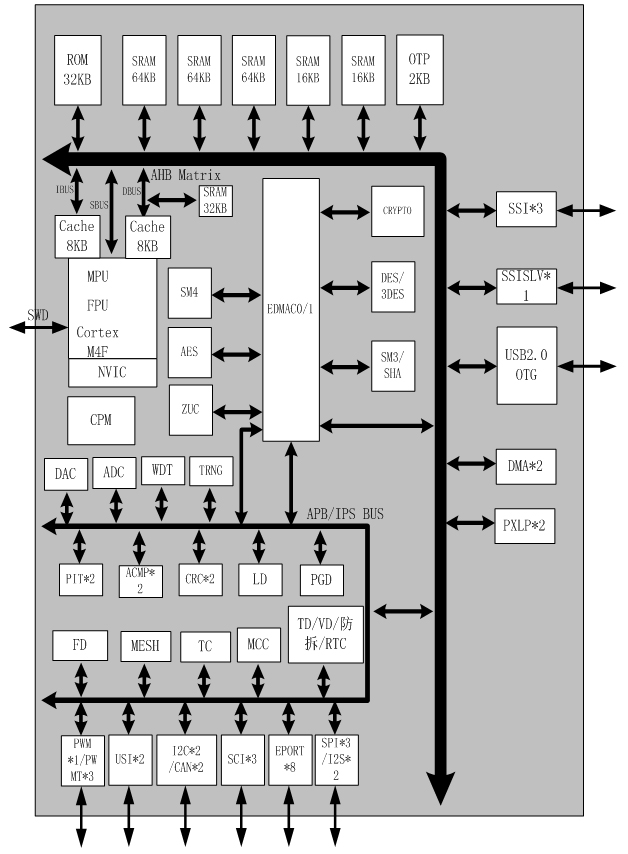

CCM4201S-P芯片框圖

封裝形式

引腳封裝類型及引腳分配
QFN88(10*10*0.75)
SPI(復用)3
I2C(復用)2
SSI(復用)1
SSISLV(復用)1
SCI(復用)3
ISO7816(復用)2
USB(復用)1(Full Speed)
PWM(復用)1(8通道)
PWMT(復用)3(4通道)
CAN(復用)2
EPORT(復用)49
I2S(復用)2
ADC(復用)6
ACMP(復用)2(8通道)
SDIO(防拆)8
MCC1
DAC1

功能特點

  • CPU特性

    ? 32位高性能核Cortex-M4F

    ? 工作頻率160MHz

    ? 處理性能強勁，配合快速中斷響應

    ? 增強的系統調試功能，擴展的斷點和追蹤能力

    ? 有效率的處理器核心，系統和存儲器

    ? 內置的睡眠模式實現極低功耗

    ? 內置的存儲保護單元（MPU）實現平臺安全魯棒性

    ? 兼容IEEE754的單精度FPU

  • 片上存儲資源

    ? 256KB字節 SRAM

    ? 32KB 字節ROM

    ? 2KB字節OTP

  • 內部模塊

    ? DMA/EDMA

    ? 定時器（PIT32bit）

    ? 看門狗（WDT）

    ? 計時器（TC）

    ? 實時時鐘（RTC）

  • 安全特性

    ? 公鑰算法引擎

    - 1024bit RSA

    - 2048bit RSA

    - 256bit SM2素域

    ? 對稱算法引擎

    - DES/3DES支持ECB/CBC模式

    - AES支持ECB/CBC/CFB/OFB/CTR模式

    - SM4支持ECB/CBC/CFB/OFB/CTR模式

    ? 摘要算法引擎

    - SM3

    - SHA-0/ SHA-1/ SHA-224/ SHA-256

    ? 真隨機數發生器，符合FIPS 140-2標準和國家商密標準


  • 安全特性-CRC

    ? 支持8位/16位/32位crc操作

    ? 支持DMAC交互

    ? 支持EDMAC交互

    ? 支持SPI交互

  • 安全特性-安全檢測與防護單元

    ? 電壓異常檢測單元

    ? 光照異常檢測單元

    ? 電源毛刺檢測單元

    ? 支持金屬屏蔽保護

    ? 溫度異常檢測單元

    ? 頻率異常檢測單元

    ? 支持時鐘和復位脈沖過濾

    ? 安全優化布線

  • 安全特性-PCI認證支持

    ? 支持128 Byte的NVSRAM

    ? 支持4對開蓋檢測信號，動態/靜態檢測模式可配

    ? 支持電壓檢測

    ? 支持溫度檢測

    ? 支持自毀清零NVSRAM


  • 其他特性

    ? 每一顆產品具有唯一序列號

    ? 主電輸入電壓2.97V~3.63V

    ? 內核主頻160MHz，正常運行40mA

    ? 兩種低功耗模式

      低功耗模式 (功耗為100uA)

      休眠模式(功耗為1uA)

    ? 支持內部上電復位和外部復位

  • 產品資質

    ? 商用密碼產品認證安全芯片二級

    ? 終端安全芯片評估(符合PCI6.0)

典型應用

? 金融支付

技術支持

? 完整的開發環境

? 豐富的驅動庫

? 完善的應用解決方案
