mpos解決方案

mpos解決方案——基于CUni360S-Z芯片

        mpos是新型支付產品,與手機、平板電腦等通用智能移動設備進行連接,通過互聯網進行信息傳輸,外接設備完成卡片讀取、PIN輸入、數據加解密、提示信息顯示等操作,從而實現移動支付功能的應用。mpos與手機對接使用,適合中、小商戶收單服務。mpos體積小,攜帶方便,采購成本降低,適合中小商戶的使用。
        天津國芯提供mpos解決方案,采用自主研發的專用安全芯片CUni360S-Z設計,該芯片為國內第一顆通過了銀行卡檢測中心參考PCI 5.1標準規范檢測的芯片。同時天津國芯提供硬件設計參考和相應軟件驅動,能夠幫助客戶快速設計出自己的mpos產品,縮短產品上市周期。

功能特點

CUni360S-Z芯片采用國內具有自主知識產權的32位CPU安全內核CS0進行設計,具有低功耗、高性能、多功能及高安全性等特點。該芯片已通過商用密碼產品型號二級,商用終端芯片安全評估等相關檢測。

  • 片上存儲資源

    - RAM:64KB

    - EFLASH:512KB

  • 加密算法

    支持SM2 、SM3 、SM4 、DES/3DES、AES、RSA、SHA等多種信息安全算法的硬核,具有國內領先的算法處理速度。

  • PCI認證

    128 Byte的NV SRAM,支持自毀清零;4對開蓋檢測信號,動態/靜態檢測模式可配;支持電壓和溫度檢測。

  • 通訊接口

    包含多種接口類型,有USB 、UART、GPIO、SPI、I2C、IOS7816、AD轉換、PWM等接口,最大限度滿足客戶的板級通信需求。

  • 封裝形式

    - QFN40(5mm*5mm)

    - QFN76(9mm*9mm)

    - BGA100(7mm*7mm)

解決方案

此方案采用CUni360S-Z安全芯片設計,支持磁條卡、非接卡、接觸卡,配備12864LCD,可顯示交易狀態和信息,CUni360S-Z低功耗適合鋰電池供電,PCI安全域采用紐扣電池供電,具備密鑰拆機自毀功能。

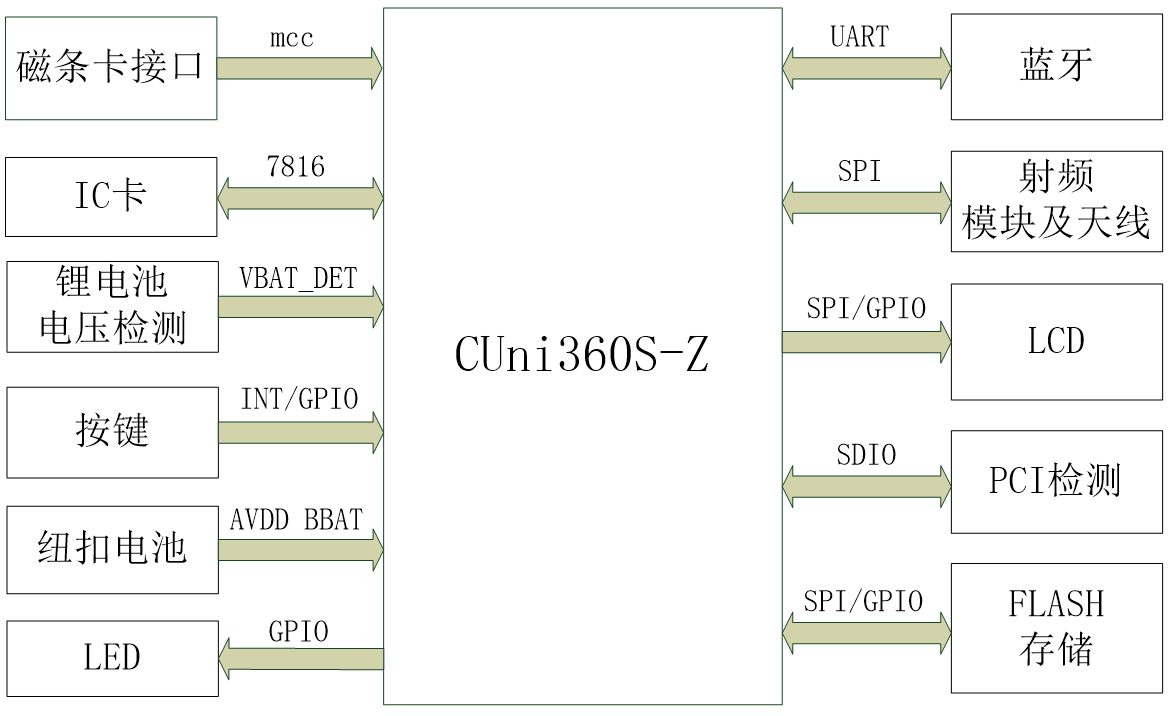

方案框圖




外圍模塊

  • - 顯示器
    主顯:黑白屏液晶,128*64分辨率。
    - 存儲器
    SPI擴展FLASH。
    - 鍵盤
    按鍵數量可配置。

  • - 非接觸讀卡器
    支持ISO/IEC 14443 TypeA&B,符合EMVCo非接L1規范。
    - 通信方式
    藍牙。
    支持1、2、3磁道。

  • - 接觸讀卡器
    支持ISO 7816標準 ClassA&B&C,符合EMVCo接觸L1規范。
    - 磁條卡讀卡器
    - 電池
    根據需求選擇合適的鋰電池和紐扣電池。
