基于CCM3310S安全芯片的 三代USB Key設計方案
第三代USBKey從安全角度主要是解決了交易密碼的泄露問題，其交易密碼采用USBKey自帶的全鍵盤來輸入，此外，第三代USBKey還支持智能卡讀寫功能，該設備不僅能夠完成網上銀行的基本功能，而且可以同時通過網銀對基于PBOC 3.0標準的IC卡進行充值與脫機余額查詢、支付等功能。有的第三代USBKey還支持非接卡讀寫，OTP等功能，主要配合網上銀行和移動支付使用。
CCM3310S除可以單芯片實現一、二代USBKey的所有控制功能之外，也可以單芯片實現三代USBKey的所有標準控制功能，并提供了豐富的接口，可以很方便地添加擴充功能。在基于CCM3310S的三代USBKey設計方案中，安全芯片主控制器連接著顯示屏幕、全鍵盤和IC卡座，它控制著屏幕上的輸出顯示、獲取來自USB接口或者IC卡部分的通信數據，利用屏幕顯示提示用戶進行USBKey上的相應操作，從而將PKI技術應用于普通網銀轉賬業務和IC卡充值業務。

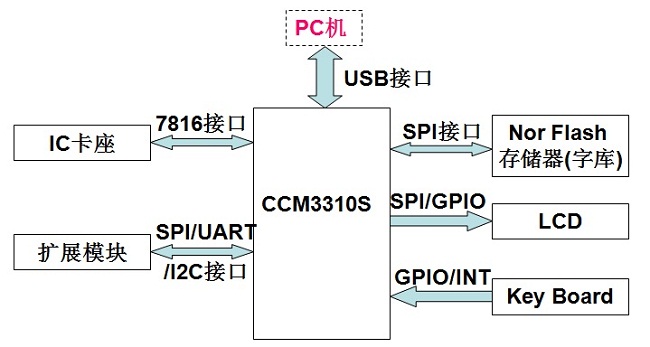

CCM3310S芯片具有16K 字節SRAM、16K 字節ROM和256K 字節EFLASH（512字節/Page），支持DES/3DES，RSA，AES，ECC、SHA-1、SHA-256等國際算法，同時支持SM1，SM2，SM3，SM4，SSF33等國密算法，支持USB2.0高速模式；擁有3個ISO7816接口，2個SPI接口（用于連接液晶和字庫用Flash）、I2C接口、UART接口（SCI）、I/O接口（多達50個以上，有8個支持中斷功能的I/O可用于連接按鍵）等多種接口。芯片自帶LDO電源輸出。采用CCM3310S設計的三代USBKey的框圖如下圖所示：
