動態二維碼終端方案

動態二維碼終端方案 —— 基于CUni360S-Z芯片

       2017年底央行發布《條碼支付業務規范（試行）》，為保護消費者合法權益，根據不同的技術安全等級對個人客戶的條碼支付業務進行限額管理。靜態條碼支付，同一客戶單日累計交易金額應不超過500元。而對于動態條碼，如采用包括數字證書或電子簽名在內的兩類（含）以上有效要素進行驗證的，單日累計交易限額可以與客戶自主約定。為方便顧客放心支付，商家對動態二維碼終端的需求較為迫切。
       天津國芯提供動態二維碼終端解決方案，采用自主研發的專用安全芯片CUni360S-Z設計，滿足中國銀聯動態二維碼生成設備測試要求，提供硬件設計參考和相應軟件驅動，能夠幫助客戶快速設計出自己的動態二維碼終端產品，縮短產品上市周期。

功能特點

CUni360S-Z芯片采用國內具有自主知識產權的32位CPU安全內核CS0進行設計，具有低功耗、高性能、多功能及高安全性等特點。該芯片已通過商用密碼產品型號二級，商用終端芯片安全評估等相關檢測。

  • 片上存儲資源

    - RAM：64KB

    - EFLASH：512KB

  • 加密算法

    支持SM2 、SM3 、SM4 、DES/3DES、AES、RSA、SHA等多種信息安全算法的硬核，具有國內領先的算法處理速度。

  • PCI認證

    128 Byte的NV SRAM，支持自毀清零；4對開蓋檢測信號，動態/靜態檢測模式可配；支持電壓和溫度檢測。

  • 通訊接口

    包含多種接口類型，有USB 、UART、GPIO、SPI、I2C、IOS7816、AD轉換、PWM等接口，最大限度滿足客戶的板級通信需求。

  • 封裝形式

    - QFN40（5mm*5mm）

    - QFN76（9mm*9mm）

    - BGA100（7mm*7mm）

解決方案

此方案采用CUni360S-Z安全芯片設計，配備2.4寸TFT LCD，可動態生成和顯示二維碼，支持顧客主掃交易。CUni360S-Z低功耗適合鋰電池供電，PCI安全域采用紐扣電池供電，具備密鑰拆機自毀功能。

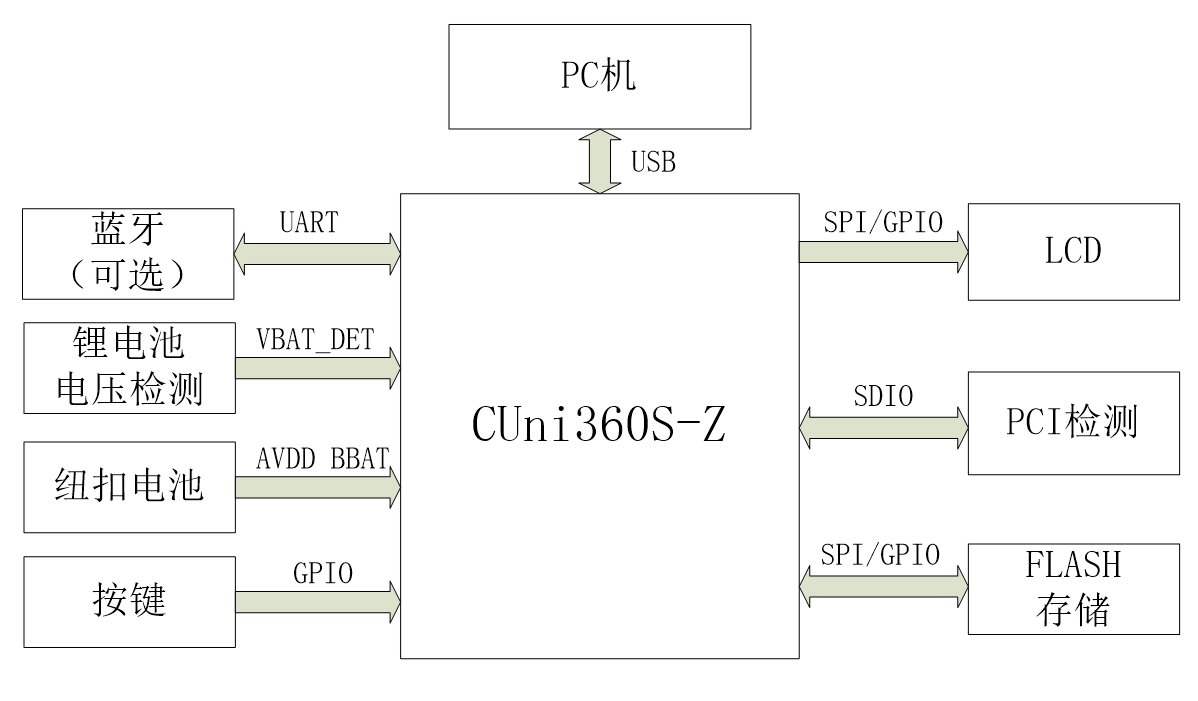

脫機動態二維碼終端
脫機方案的外圍模塊較少，CUni360S-Z小封裝即可滿足應用要求，脫機方案的框圖如下所示：

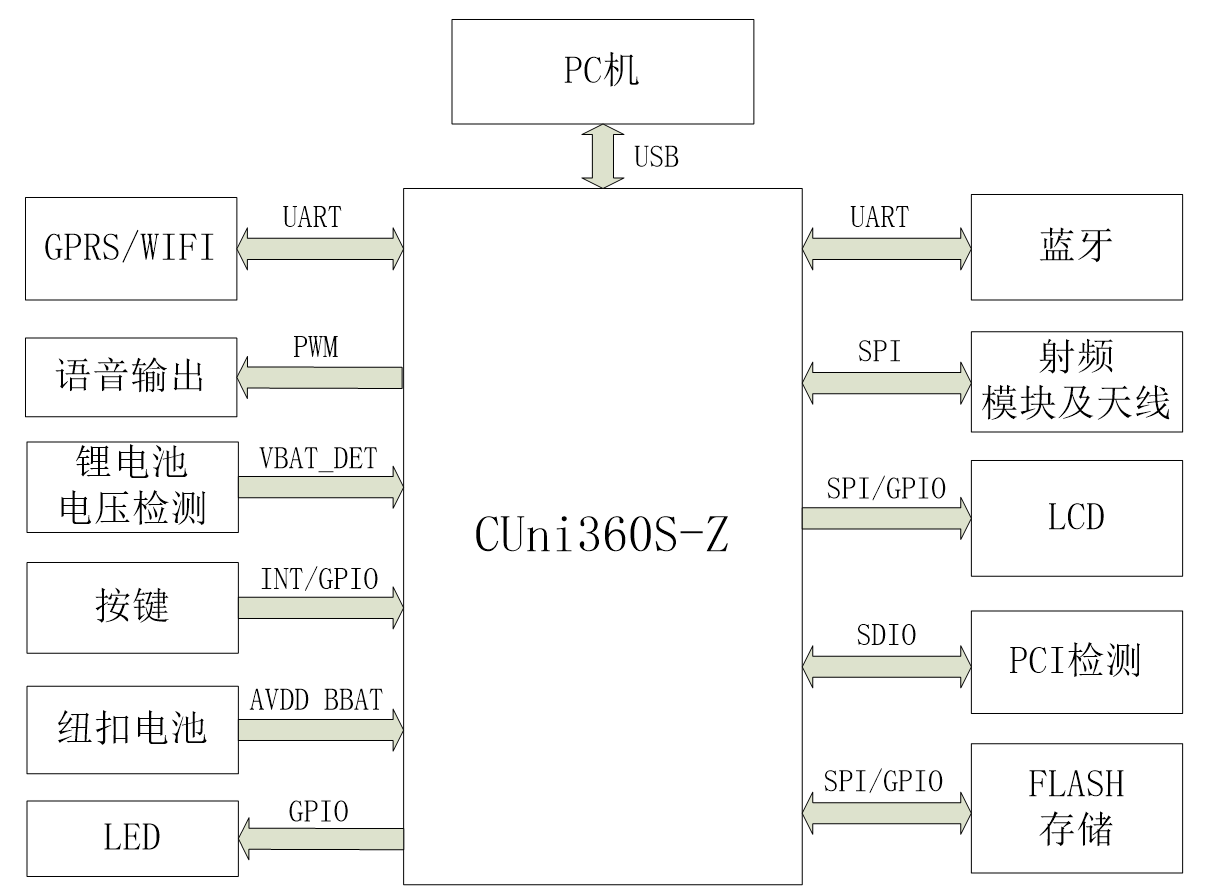

聯機動態二維碼終端
聯機方案的外圍模塊一般較多，可根實際需求幫助客戶選擇合適的CUni360S-Z封裝，聯機方案的框圖如下所示：


外圍模塊

  • - 顯示器
    主顯：黑白屏液晶，128*64分辨率。
    客顯：2.4寸TFT LCD，320*240分辨率，支持二維碼顯示。
    - 存儲器
    SPI擴展FLASH。
    - 鍵盤
    按鍵數量可配置。

  • - 通信方式
    藍牙、GPRS、WIFI
    - 非接觸讀卡器
    支持ISO/IEC 14443 TypeA&B，符合EMVCo非接L1規范。
    - 語音
    內置揚聲器，支持交易金額等播報。

  • - 物理接口
    Micro USB。
    - 電池
    根據需求選擇合適的鋰電池和紐扣電池。
