產品　|　　終端安全

CCM4101芯片

CCM4101 芯片采用獨立的 Cortex-M4F 內核進行設計，具有低功耗、高性能、 多功能及高安全性等特點，可應用于指紋識別領域。典型工作頻率 200MHz。

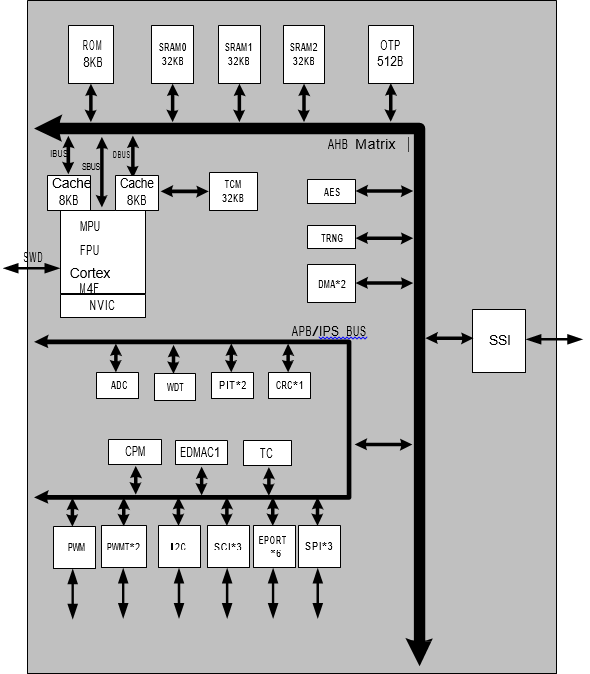

CCM4202S-EL芯片框圖



封裝形式

引腳封裝類型及引腳分配
QFN32 (4*4*0.75)
SPI(復用)3
I2C(復用)1
SSI(復用)1
UART(復用)3
PWM(復用)1(7 通道)
PWMT(復用)2(9 通道)
EPORT(復用)24
ADC(復用)1

功能特點

  • CPU 特性

    ●  32位高性能核Cortex-M4F

    ●  工作頻率200MHz

    ●  處理性能強勁，配合快速中斷響應

    ●  增強的系統調試功能，擴展的斷點和追蹤能力

    ●  有效率的處理器核心，系統和存儲器

    ●  內置的睡眠模式實現極低功耗

    ●  內置的存儲保護單元（MPU）實現平臺安全性和魯棒性

    ●  兼容IEEE754的單精度FPU


  • 片上存儲資源

    ●  128KB SRAM

    ●  合封 2MB FLASH


  • 內部模塊

    ●  DMA/EDMA

    ●  2個定時器（PIT 32bit）

    ●  看門狗（WDT）

    ●  計時器（TC）

    ●  嵌套矢量中斷控制器(NVIC)


  • 安全特性

    ●  AES 算法模塊

         - 支持 AES 加密和解密算法

         - 支持密鑰分組長度為 128/192/256 比特

         - 支持 ECB/CBC/CFB/OFB/CTR 模式

    ●  CRC

         - 支持 8位/16位/32位 crc操作

         - 支持 DMAC 交互

         - 支持 SPI 交互

    ●  真隨機數發生器，符合 FIPS 140-2 標準和國家商密標準

  • 其他特性

    ●  每一顆產品具有唯一序列號

    ●  主電輸入電壓 2.97V~3.63V

    ●  內核主頻200MHz，典型工作電流40mA

    ●  兩種低功耗模式 低功耗模式 (電流為 100uA) 休眠模式(電流為 1uA)

    ●  支持內部上電復位和外部復位


典型應用

●  指紋模組


技術支持

●  完整的開發環境

●  豐富的驅動庫

●  完善的應用解決方案
